LMD(原MLZ）型單法蘭型梅花彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。
梅花形聯軸器是將一個整體的梅花形彈性環裝在兩個形狀相同的半聯軸器的凸爪之間，以實現兩半聯軸器的連接。通過凸爪與彈性環之間的擠壓傳遞動力，通過彈性環的彈性變形補償兩軸相對偏移，實現減振緩沖。這種聯軸器已標準化，GB/T5272-2002制定的五種結構形式：LM形（基本型）、LMD型（單法蘭型）、LMS型（雙法蘭型）、LMZ-I型（分體式制動輪型）和LNZ-II（整全式制動輪型）。每種形式均有14個規格，它們適用的軸孔直徑d=12-160mm，軸孔長度L=35-135mm，公稱轉矩T=25-25000N.m，許用轉速[n]=1500-15300r.min。

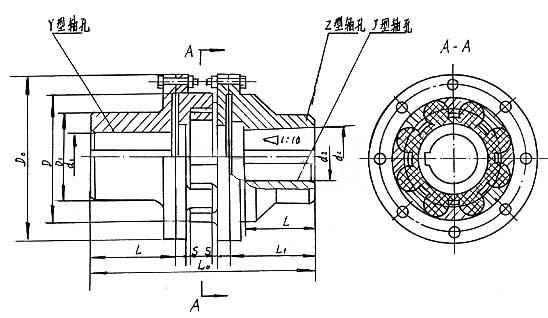

LMD(原MLZ）型梅花彈性聯軸器基本性能參數和主要尺寸
?
