鏈條聯軸器是利用公用的鏈條，同時與兩個齒數相同的并列鏈輪嚙合，不同結構型式主要區別是采用不同的鏈條，常見的有雙排滾子鏈、單排滾子鏈、齒形鏈、尼龍鏈等。雙排滾子鏈性能優于其他結構型式的聯軸器，為國內外廣泛采用，我國亦已制訂為標準GB6069-2002 。
滾子鏈聯軸器特點是具有結構簡單（四個件組成）、裝拆方便、拆卸時不用移動被聯接的兩軸、尺寸緊湊、質量輕、有一定補償能力、對安裝精度要求不高、工作可靠、壽命較長、成本較低等優點。可應用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動，適用于高溫、潮濕和多塵工況環境，不適用高速、有劇烈沖擊載荷和傳遞軸向力的場合，應在良好的潤滑并有防護罩的條件下工作。承載能力取決于鏈條滾子和鏈輪輪齒的壓力以及鏈條銷軸的抗剪強度。其但若離心力過大會加速各元件間的磨損和發熱，不宜用于很高速度的傳動，且由于緩沖，吸振能力差，不宜在頻繁啟動和強烈沖擊下工作。兩軸許用相對徑向位移為：當用雙排鏈時，△y=0.02p（p為鏈條節距）；當用單排時，△y為0.05~1.2mm；許用相對角位移△a不大于1°。半聯軸器材料常為45、ZG45或20Cr等鋼，并經滲碳、表面淬火至HRC=40~45.罩殼常為鋁合金鑄件。
承載能力往往決定于鏈條滾子和鏈輪輪齒的壓力以及鏈條銷軸的剪切強度。

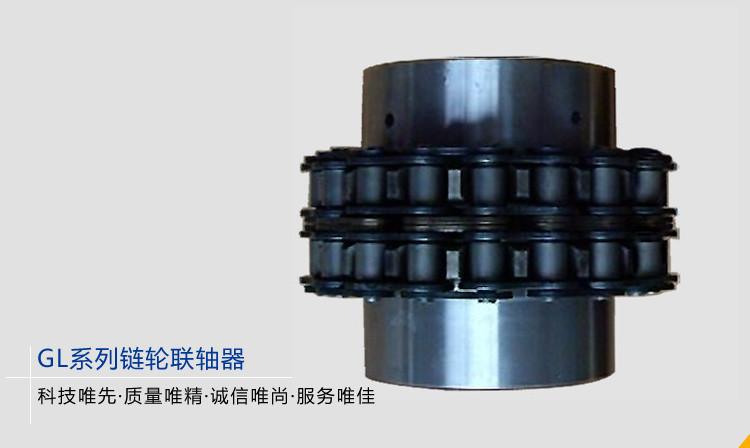

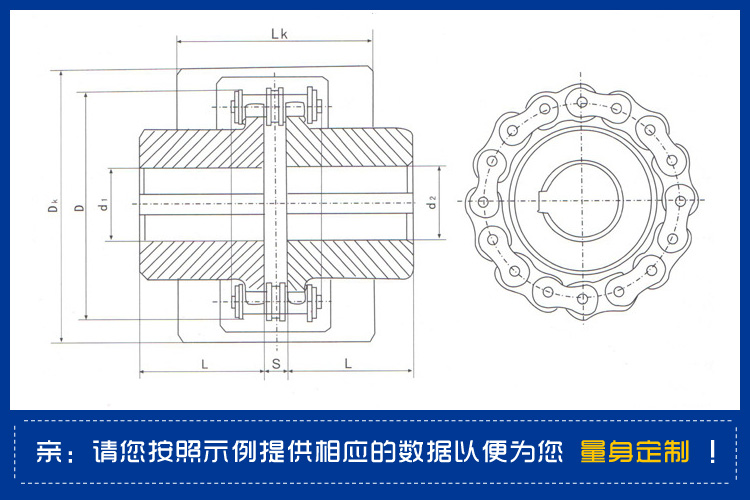

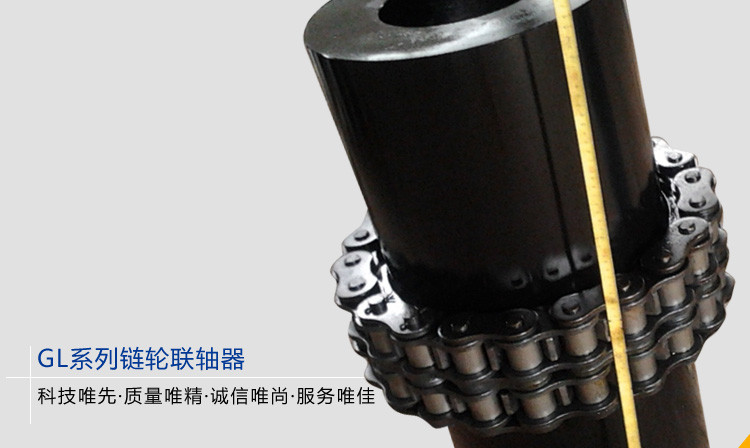

鏈條聯軸器主要由一條鏈條及兩鏈輪式半聯軸器組成。一條公用的鏈條同時與兩個齒數相同的并列鏈輪嚙合，實現了兩半聯軸器的聯接。
為了保證鏈條聯軸器不被外界灰塵等沾污，保證其在良好的潤滑狀態下工作，以減輕磨損，通常需設置罩殼。一般情況下罩殼可做成剖分式，并用螺栓連接。與半聯軸器配合處要用密封裝置。
?
產品標簽：聯軸器
